首先了解一下，什么是高溫電纜線？
高溫電纜線是導體材質為多股軟銅導體的電纜。是長期在高溫下依然能夠正常傳輸信號或電能的電纜線。
今天我們了解一下常見型號AGR電纜線。
AGR電纜線型號名稱及特征：
型號 | 名稱 | 特征 |
AGR 300/500V | 銅芯硅橡膠絕緣軟電纜 | 耐磨損、抗老化、絕緣層柔軟、無氣味、無嗅、無毒性 |
AGRP 300/500V | 銅芯硅橡膠絕緣纖維編織軟電纜 | 耐磨損、抗老化、絕緣層柔軟、無氣味、無嗅、無毒性；很好的抗腐蝕性，耐高溫，耐油性，耐強酸、強堿、強氧化劑等。 |
適用范圍：
AGR、AGRP高溫電纜線適用于交流額定電壓300/500V電器線路安裝連接，廣泛用于電熱器具、烤漆房、照明設備燈飾及家用電器產品，環境溫度最高180℃的場合。
結構：
AGR導體是第5類軟銅或鍍錫軟銅導體；絕緣材料為硅橡膠；AGRP的編織材料是玻璃纖維絲+高溫漆浸漬
產品標準：TICW/04-2009
規格范圍：0.5~120mm2
線芯識別
單芯：無要求（編織纖維顏色常規白色）

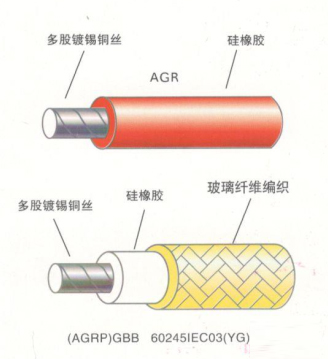

（AGR、AGRP高溫電纜線結構圖）
由于AGR高溫電纜線的絕緣材料是硅橡膠，硅橡膠顯著的特征是高溫穩定性，在高溫環境下，硅橡膠仍能保持一定的柔韌性、回彈性和表面硬度，且力學性能無明顯變化。硅橡膠還具有優異的絕緣性能，耐電暈性和耐電弧性也非常好。所以AGR、AGRP高溫電纜線也具備這些優異的性能。
AGR高溫電纜線結構規格及參數：
| 導體結構 | 絕緣厚度 | 平均外徑 | 20 ℃ 時導體電阻最大值 | 包裝長度 |
根數/單線直徑 | |||||
0.2 | 1 × 0.50 | 0.65 | 1.80 | 95 | 500 |
12 × 0.15 | 0.60 | 1.80 | 95 | 500 | |
0.3 | 16 × 0.15 | 0.60 | 1.85 | 71.2 | 500 |
0.4 | 23 × 0.15 | 0.50 | 1.85 | 49.6 | 200 |
0.5 | 28 × 0.15 | 0.60 | 2.20 | 40.1 | 200 |
0.75 | 42 × 0.15 | 0.70 | 2.60 | 26.7 | 200 |
1.0 | 32 × 0.20 | 0.70 | 2.80 | 20.0 | 200 |
1.5 | 48 × 0.20 | 0.70 | 3.10 | 13.7 | 100 |
2.5 | 49 × 0.25 | 0.80 | 3.70 | 8.21 | 100 |
4.0 | 56 × 0.30 | 0.80 | 4.30 | 5.09 | 100 |
6.0 | 84 × 0.30 | 0.80 | 5.20 | 3.39 | 100 |
10 | 84 × 0.40 | 1.00 | 6.80 | 1.95 | 100 |
16 | 126 × 0.40 | 1.20 | 8.40 | 1.24 | 100 |
25 | 196 × 0.40 | 1.40 | 10.40 | 0.795 | 100 |
注：根據需求也可生產其他規格的產品。 | |||||
技術參數
額定電壓(Uo/U)：300/500V；溫度等級導體最高運行溫度：+180℃
最小彎曲半徑：6D
敷設方式
穿管敷設、淺槽敷設、電纜溝敷設、隧道敷設、夾層敷設等。
隨著我國經濟快速發展，越來越多的行業對高溫電纜線的需求已有很明顯的增長趨勢，每年以20%的速度增長，高溫電纜線作為特種電纜的重要組成部分，具有很大的需求量，供不應求。
